Buck sincron cu TL494 și IR2101

Am testat un convertor buck sincron cu TL494 și IR2101 cu doi tranzistori IRFZ44. Scopul testului este pentru o intrare relativ oscilantă 35-65V la o ieșire de 13,8-14,8V ajustabilă la maxim 5A curent constant ajustabil.

Schema de test este

Desenul cablajului de test

Ceea ce a ieșit practic

Am uitat să desenez divizorul pentru feedback-ul de pe pinul 16 de la TL494.

50V tensiunea  de intrare

Test în sarcină

Prima impresie este că funcționează foarte bine, limitarea de curent își face treaba chiar bine deși pentru finețe s-ar impune adaugarea unui AO pentru măsurarea curentului, ieșirea este stabilă în limitele impuse inițial. Temperatura în regim de sarcină este destul de scăzută pe radiatorul ce se vede în poză.

SMPS cu TNY279

 Am meșterit o sursă de 12V/1,5A cu TNY279/278. Cu TNY278 duce 1A, testat pe același transformator capsulat căruia nu i-am găsit datasheet-ul.

Schema de bază este cea din datasheet căreia i-am adaugat un reglaj mai precis cu TL431 și se poate vedea pe desenul cablajului.

Transformatorul după măsuratoare arată ca în poză, iar cel mai bun factor de calitate l-am obținut la 100KHz.

Desenul cablajului imprimat adaptat la dimensiunile mele

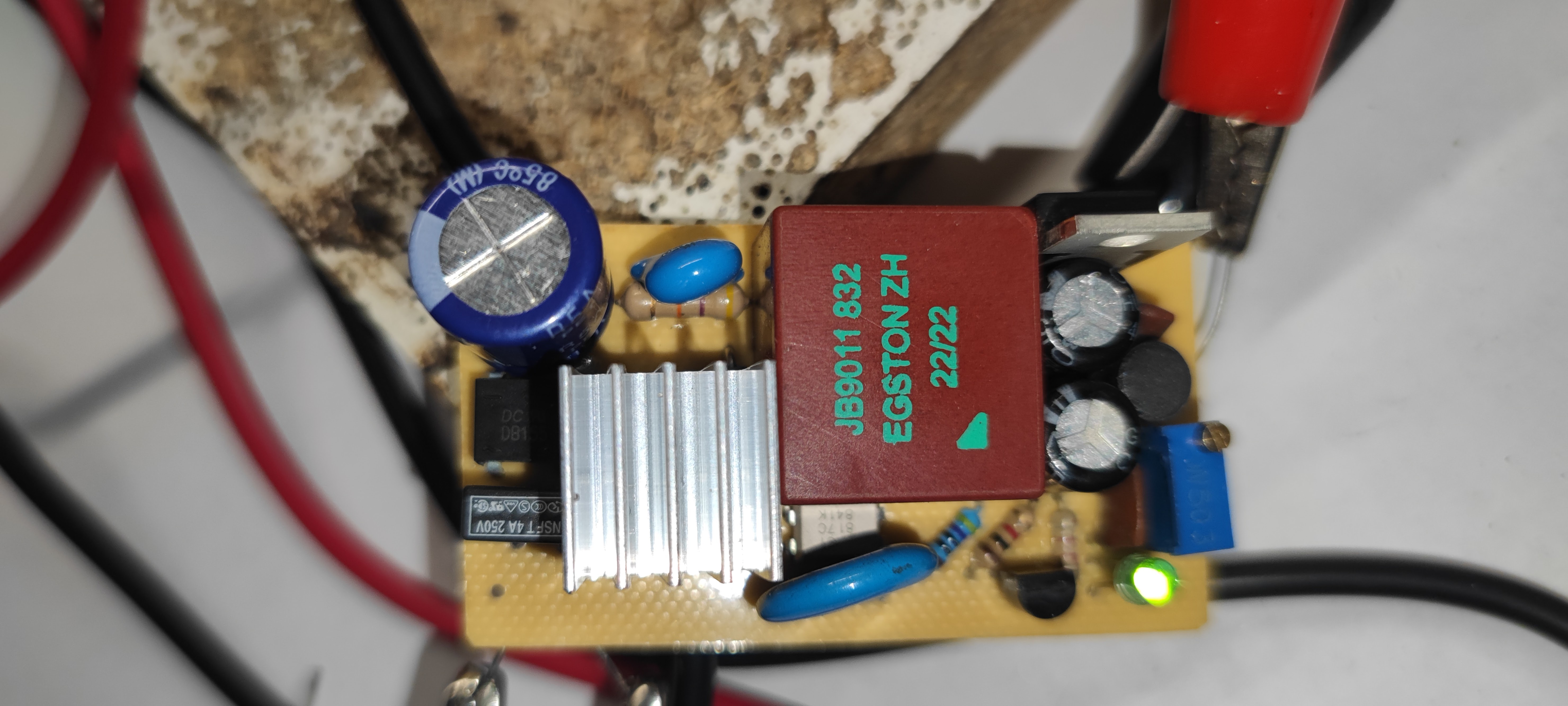

Realizat practic

Test

TNY279 pornește din zero cu 1,5A, iar TNY278 pornește cu 1A, însă am făcut economie de cablaj iar padul de răcire nu a ieșit foarte generos motiv pentru care am lipit deasupra lui TNY un mic radiator. La 50% din consum se menține destul de rece și nu mai este necesar radiatorul. Ambele circuite au fost testate în jur de două ore pe sarcina electronică și au rezistat cu succes.
