Am testat un convertor buck sincron cu TL494 și IR2101 cu doi tranzistori IRFZ44. Scopul testului este pentru o intrare relativ oscilantă 35-65V la o ieșire de 13,8-14,8V ajustabilă la maxim 5A curent constant ajustabil.
Schema de test este
Ceea ce a ieșit practic
Am uitat să desenez divizorul pentru feedback-ul de pe pinul 16 de la TL494.

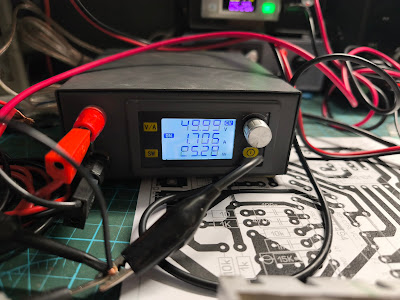

50V tensiunea de intrare
Test în sarcină
Prima impresie este că funcționează foarte bine, limitarea de curent își face treaba chiar bine deși pentru finețe s-ar impune adaugarea unui AO pentru măsurarea curentului, ieșirea este stabilă în limitele impuse inițial. Temperatura în regim de sarcină este destul de scăzută pe radiatorul ce se vede în poză.
